SCUDATURA |
|
Chiamiamo per brevità "scudatura" la piastra
frontale nella quale si apre il foro di passaggio per la fuoriuscita della volata del pezzo.
|
|
|

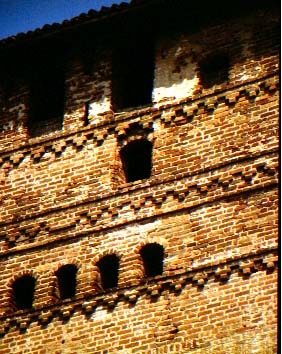

Pandino, CR.
Bombardiere a finestrella del 1378. Le più antiche finora riscontrate in
Italia, a nostra notizia.
|
|
Montechiarugolo, PR.
In laterizio a finestrella del secondo decennio del Quattrocento.
|

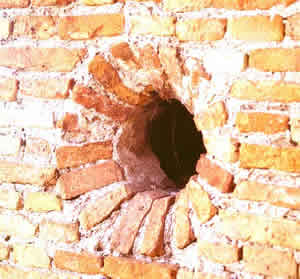

Gradara, PU |
A raggiera di laterizi senza traguardo di mira. |
Montiano, FC
|
|
Fano, PU.
A raggiera di laterizi con traguardo di mira staccato. |
|

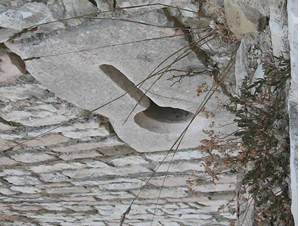

Modigliana, RA.
Scudatura frontale in pietra, con traguardo di mira continuo, conformazione tipica detta "a toppa rovescia". |
|
Fossombrone, PU.
Bombardiera (quasi sicuramente) di Francesco di Giorgio Martini. Ben
conservata perché coperta dai detriti della demolizione ordinata da Guidubaldo
di Montefeltro al rientro nei suoi stati dopo l'invasione di Cesare Borgia. |
|

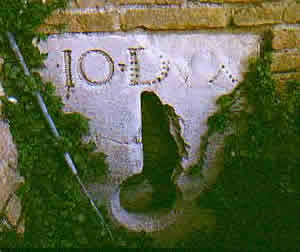

Senigallia, AN. Con le
iniziali di Giovanni Della Rovere, Duca. |
|
Mondavio, PU. |
|
Acquaviva Picena, AP.
Scudatura con traguardo di mira "a tau". |
|

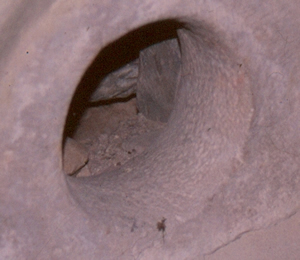

Bardi , PR Notare lo svaso
interno del foro in una bombardiera eccezionalmente ben conservata perché posta
al coperto pochi decenni dopo la costruzione. |
|
Gradara, PU.
Rarissima scudatura a medaglione, in lastra di arenaria circolare. |
|

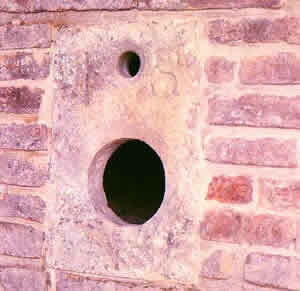

Gradara, PU
Un'altra scudatura con traguardo di mira circolare, con le iniziali di
Giovanni Sforza. |
|

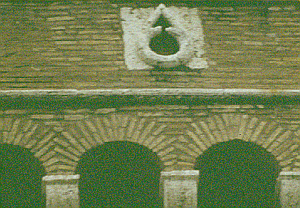

Castel Sant'Angelo, Roma.
Curiosissimo traguardo di mira a punta di freccia. |
|
Nepi, RM. |
|

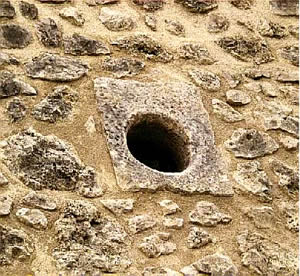

Pettorano sul Gizio, AQ
Una delle bombardiere inserite nel castello duecentesco |
|
|
|

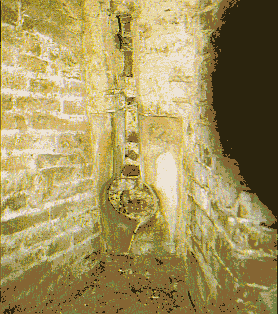

Mondavio, PU.
Dettaglio interno di una delle bombardiere originarie di Francesco di Giorgio Martini. |
. |
Ponferrada, Spagna.
Inconsueta bombardiera in un merlo.
|
. |

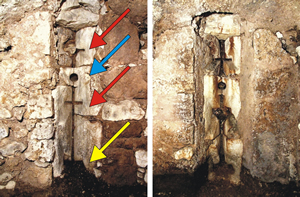

Venafro, CB
Inconsuete feritoie trovate dall'arch. Franco Valente nel restauro di una
porta cittadina. La molteplicità di aperture è forse spiegabile con la
previsione di usare armi di vario tipo: dalla bocca principale (freccia gialla)
bombarde e da quella minore (freccia azzurra) armi manesche; entrambe le bocche
sono poi servite da traguardi mira cruciformi (frecce rosse).
|
|

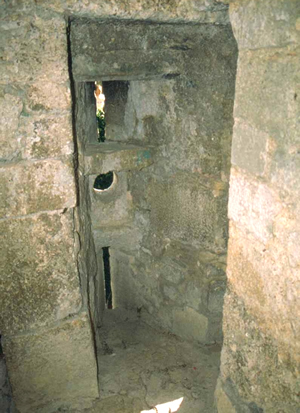

Gagliano Aterno, AQ Anche
in queste feritoie par di capire che fosse previsto l'uso di armi diverse e,
soprattutto, il desiderio di coprire ampi campi di tiro. |
|
|
|
|
|
|
|
