FERITOIE |
|
ESTERNO
|
|
" ... una moltitudine di punte di freccia, ancora
infisse nei letti di malta, che sono state rinvenute attorno ad alcune feritoie
del castello di Margat, [in Terrasanta], probabilmente risalgono all'ultimo
assedio del 1285."
David Nicolle, Crusader Castles
...1192-1302, p.31 |
EVOLUZIONE (IDEALE) DEL CAMPO DI TIRO
VERTICALE DELLE FERITOIE
|

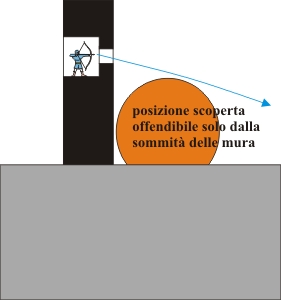

1) - arciere primitive
|
|

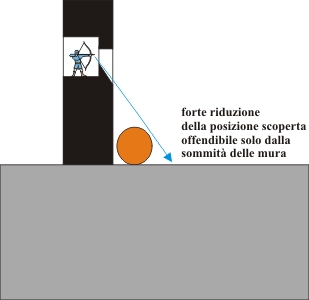

2) - arciere con strombo verso il basso
|
|

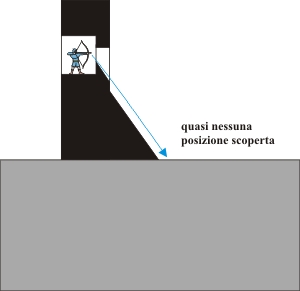

3) - arciere con strombo verso il basso
associate ad un paramento scarpato
|
|
|
|
|
|
|
|
|
Montefiore Conca, RN. |
|

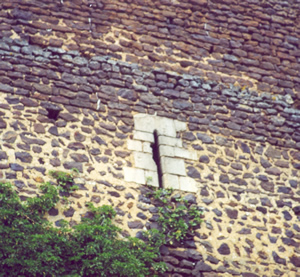

Saint Sauveur en Puisaye,
Francia |
|
Lucera, FG. Lo svaso
all'estremità inferiore, in francese étrier, ha lo scopo di aumentare le
capacità di tiro. |
|

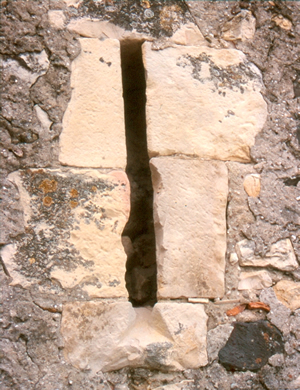

Rochemaure, Ardèche, F. |
|

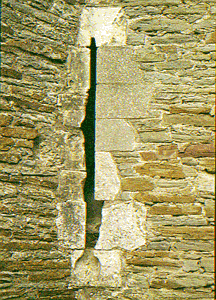

Caerphilly, Galles. Feritoia
con insolito étrier circolare, anziché a triangolo. |
|
S. Costanzo, PU

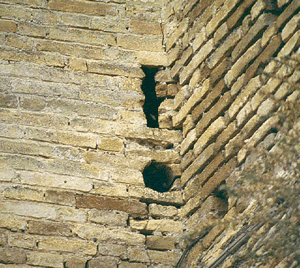

Archibugiera tardo quattrocentesca in forma di toppa rovescia, distinguibile da
una bombardiera solo per le minori dimensioni e per la quota più elevata, in
riferimento al solaio interno. |
|
Salisburgo, Austria.
Archibugiere, tarde, a tiro rivolto verso il basso. |
|
INTERNO
|
|
Castello di Lombardia, Enna. |
|

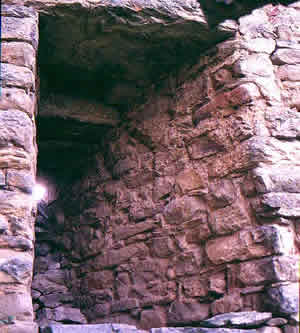

Montecchio Vesponi, AR |
|

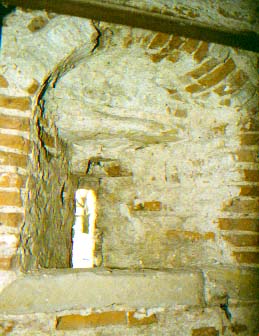

Castel Sismondo, Rimini. |
|

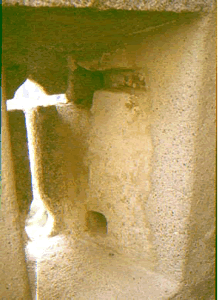

Campo Tures, BZ. |
|
Bothwell, Scozia. |
|

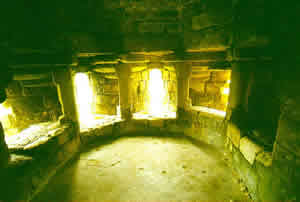

Warkworth, UK |
|
Kilchurn, Scozia. |
|
QUOTA DELLE FERITOIE |
|
|
|
|
| |
